Terminály BM-Term a BM-Term+ jsou cenově dostupná a na
funkce bohatá zařízení. Rozdílná jsou pouze vzhledem a cenou, funkčně se v zásadě
neliší. Oba lze vyrobit jak ve variantě pro bezkontaktní, tak kontaktní
identifikační média. Terminál BM-Term+ (vlevo)
je po stránce vzhledové pěknější, což je dáno krabičkou na míru a elegantnější
fóliovou klávesnicí s přímým popisem kláves. Naproti tomu standardní terminál BM-Term
(bez plus v názvu), který je na fotografii vpravo, je usazen do klasické krabičky
a používá univerzální klávesnici s jednoznakovým označením kláves. Prodává se však za
nižší cenu a je tedy finančně dostupnější.
Obě zařízení jsou funkčně shodná a dokáží plně využít všech vlastností
systému - příchody, odchody, 20 kódů přerušení a celodenních absencí, typy práce atd.
Při identifikaci zobrazí stav docházky zaměstnance (pracovní dobu a přesčas).
Skládají se ze dvouřádkového podsvíceného LCD displaye (32 znaků), 16-ti
tlačítkové klávesnice, čtecího zařízení buď identifikačních čipů iButton od firmy Dallas
v kontaktním provedení nebo vnitřního obvodu pro bezkontaktní snímání,
zvukové signalizace, rozhraní pro komunikaci s PC či řídící jednotkou,
napájecího zdroje a některých dalších prvků. K terminálům je rovněž dodáván nástěnný
držák pro jednoduché upevnění na zeď. Instalace je tedy jednoduchá, stačí terminál
pomocí dvou šroubů připevnit přes hmoždinky ke zdi. K terminálu BM-Term (černý) je možné
dokoupit cedulku s popisem významu kláves. Viz informace v dolní části stránky.
V závislosti na požadovaném typu snímání se používají následující média:
|
Kontaktní identifikace: K identifikaci se v kontaktní variantě používá čip iButton - viz. fotografie. Při identifikaci stačí čip krátce přiložit ke čtecímu zařízení - stříbrné kolečko v dolní části terminálů. Samotný čip je vložen do držáku - klíčenky, takže je možné jej zavěsit na svazek klíčů (viz obrázek). Výhodou je jeho vysoká odolnost a bezúdržbový provoz - neobsahuje baterii, je napájen terminálem při přiložení. |
|
|
Bezkontaktní identifikace: V bezkontaktní variantě se k identifikaci používá buď identifikační karta (první fotografie) nebo "přívěšek" (druhá fotografie). Při identifikaci stačí médium přiblížit k terminálu na vzdálenost čtyři až osm centimetrů. Přívěšek je odolnější vůči mechanickému namáhání a je možné jej pověsit i na svazek klíčů. Karta je sice při násilném ohybu méně mechanicky odolná, je jí ale možné nosit například v peněžence a stačí pouhé přiblížení peněženky k terminálu a identifikace je provedena. Obě média mají bezúdržbový provoz - neobsahují baterii, ale jsou napájena z elektrického pole tvořeného anténkou zabudovanou uvnitř terminálu. | |
 |
|
Každá identifikace probíhá tak, že nejprve pomocí klávesnice zadáte potřebné údaje a nakonec přiložíte identifikační médium. Tím dojde k odeslání zadaných údajů a poté se na display terminálu vypíše informace o fondu pracovní doby a balanc. Vše je potvrzeno zvukovým signálem. Doba odezvy mezi přiložením média a zobrazením údajů je necelé půl sekundy při použití řídící jednotky. Bez ní při zapojení terminálu přímo do PC závisí na rychlosti počítače běžně se pohybuje kolem vteřiny. Informace, které nezadáte, se systém snaží doplnit sám. Takže pokud nezmáčknete nic a jen přiložíte ID médium, systém sám určí, zda se jedná o příchod či odchod. Stejně tak je to i s kódem absence (přerušení). Pokud například odejdete na oběd a při příchodu jen přiložíte ID médium, zapíše se Vám příchod z oběda automaticky, aniž byste to museli zadávat na klávesnici terminálu.

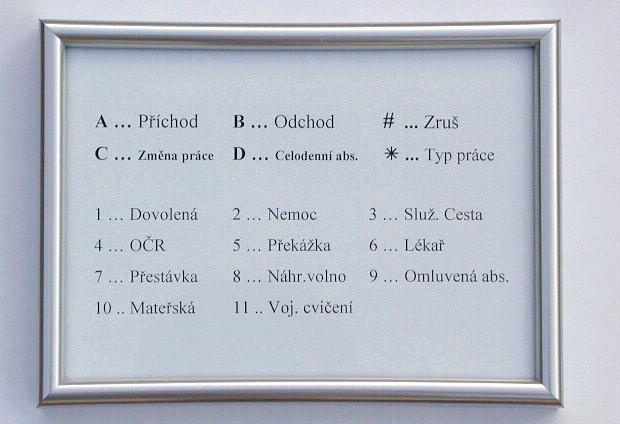

| Příslušenství k terminálu BM-Term (bez plus). K terminálu je možné dokoupit informační cedulku pro
zaměstnance (klepněte na náhled pro větší velikost). Tato cedulka vysvětluje funkci tlačítek
a kódy absencí. Je vhodné jí zavěsit poblíž terminálu. Mezi další příslušenství patří úhlový nástěnný držák. Terminál je standardně vybaven závěsnými úchyty, které umožňují jeho svislé uchycení. Je však možné dokoupit držák úhlový, který umožňuje upevnění terminálu pod úhlem 45 stupňů. Terminál BM-Term+ již obdobný držák obsahuje ve standardní výbavě a není jej nutné dokupovat. |
 |
A závěrem ještě několik slov k připojení terminálu:

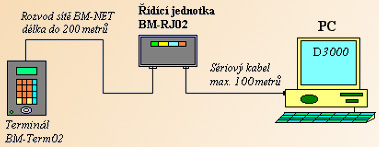

Je možno vybrat si ze dvou typů připojení. Za prvé může být terminál připojen k
řídící jednotce BM-RJ02,
takže je funkční nezávisle na chodu počítače s docházkou - takzvaná Off-line varianta.
Řídící jednotka dokáže obsluhovat až 250 zařízení a má paměť na
3000 událostí (příchodů, odchodů, absencí atd.).
Používá se tedy buď pro zajištění funkce terminálu nezávisle na PC, nebo je nezbytná
také u přístupového systému, kde je zajištěno i elektronické otevírání dveří čipem.
Druhou, levnější variantou je zapojit terminál přímo k PC, čímž ušetříte za řídící jednotku, ale terminál bude funkční jen když bude zapnuto i PC - takzvaná On-line varianta. Terminál může být připojen buď přímo k počítači, na kterém je nainstalovaná Docházka 3000 (docházkový server), nebo k libovolnému jinému PC, které má pomocí počítačové sítě (LAN, WAN nebo Internet) s protokolem TCP/IP k tomuto docházkovému serveru přístup. Na tomto PC běží řídící program, pomocí kterého je terminál ovládán. Terminál je k PC připojen přes sériový port nebo USB (převodníkem), takže vzdálenost by podle normy neměla překročit 100 metrů.

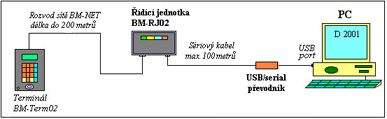

Pokud máte k dispozici jen PC (např. levný notebook), které namá sériový port ale jen USB, je možné obě výše uvedené situace řešit pomocí USB/serial převodníku. Zařízení (terminál nebo řídící jednotka) se zapojí do převodníku a ten pak do USB portu počítače. Viz ukázka na tomto obrázku:
Při použití řídící jednotky místo
PC by délka kabelu neměla přesáhnout 200 metrů. K jednomu PC je možné připojit tolik
terminálů, kolik má volných sériových portů. Počítačů s terminály může být neomezené množství
a vzhledem k tomu, že přenos dat mezi těmito PC a docházkovým serverem probíhá pomocí HTTP

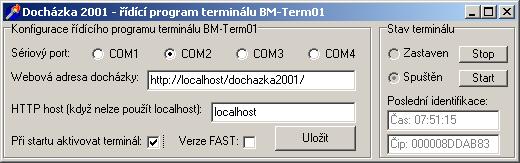

protokolu, může být k přenosu na větší vzdálenosti použit internet. Konfigurace řídícího
programu je velice jednoduchá - stačí zadat jen adresu docházkového serveru (IP nebo DNS jméno)
a číslo sériového portu, ke kterému je terminál připojen (viz obrázek níže). Vše je přehledně
popsané v třístránkové instalační příručce. Program je k dispozici nejen pro Windows, ale také
pro Linux a to ve dvou verzích. Jednak v naprosto stejně vypadající a fungující GUI verzi, dále
pak v konzolové verzi - jako služba (demon) - běžící v pozadí.
Ve spodní části terminálu je ještě signalizační dioda, která standardně bliká a při přiložení čipu se rozsvítí dokud není čip odejmut. Úspěšná identifikace je potvrzena hlasitým pípnutím.
